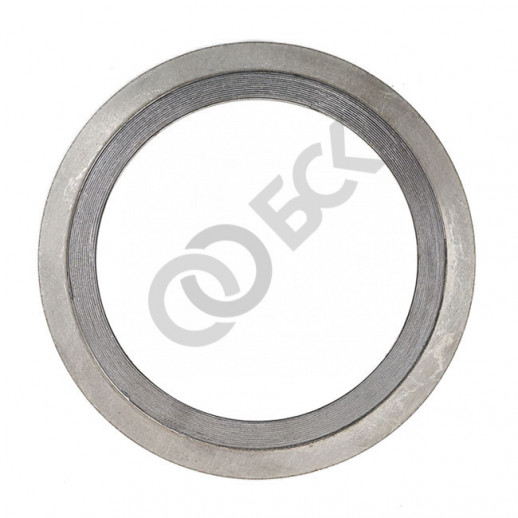

Прокладка СНП-Г-B-B-400-(1-6,3)-У ГОСТ Р 52376-2005 имеет наружное ограничительное кольцо и предназначена для следующих типов исполнений фланцев:
- Соединительный выступ - Соединительный выступ (B-B или 1-1) - поскольку данная форма поверхности фланца не имеет расточенных пазов, наружное ограничительное, или центрирующее, кольцо служит для выравнивания прокладки внутри болтов фланца и служит для предотвращения деформации прокладки.
Для СНП типов Г и Д с наружным ограничительным кольцом из углеродистой стали дополнительно указывается индекс "У":
- СНП-Г-1-1-400-(1-6,3)-У ГОСТ Р 52376-2005 - наружное кольцо ст20 и др. по ГОСТ 380, ГОСТ 1050
- СНП-Г-1-1-400-(1-6,3) ГОСТ Р 52376-2005 - наружное кольцо 08Х18Н10Т, 09Х18Н9 и др. по ГОСТ 5632
Подходит под условное давление PN 1; 2,5; 6,3, кгс/см2:
- СНП-Г-1-1-400-1 ГОСТ Р 52376-2005
- СНП-Г-1-1-400-2,5 ГОСТ Р 52376-2005
- СНП-Г-1-1-400-6,3 ГОСТ Р 52376-2005
Борисоглебский строительный комбинат как производитель СНП предложит лучшую цену, минимальный срок изготовения и изготовит наружные кольца из любой стали по требованию заказчика.
Номинальный проход DN | 400 |
Размеры прокладки, мм | 437 х 461 х 473 |
Наполнитель | лента ТРГ |
Материал каркаса | 12Х18Н10Т |
Наружное кольцо | ст20 |
Внутреннее кольцо | нет |
Тип прокладки | тип Г |
Стандарт прокладки | ГОСТ Р 52376-2005 |
Толщина прокладки по каркасу, мм | 3,3 |
Стандарт фланца | ГОСТ 33259-2015 |
Исполнение фланца | Соединительный выступ - Соединительный выступ (B-B или 1-1) |
Вес | 0.358 кг |
Габариты | 0.473 × 0.473 × 0.473 м |
