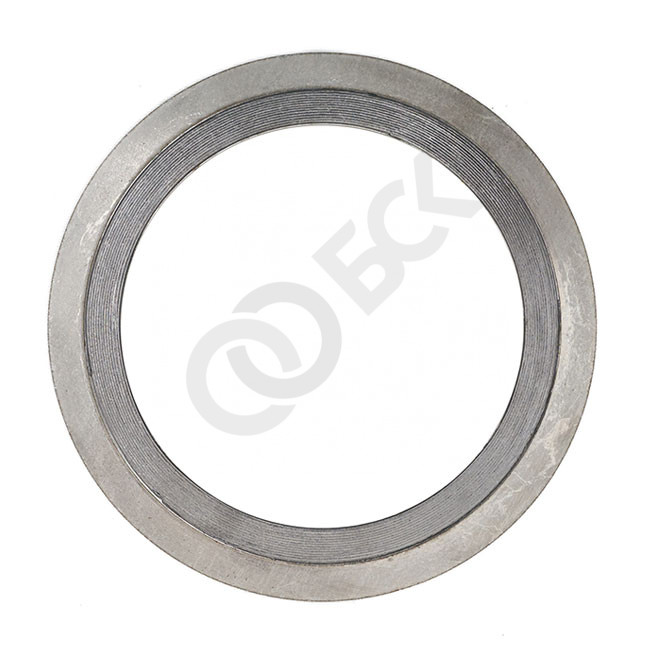

Прокладка СНП-Г-B-B-1000-16-У ГОСТ Р 52376-2005 имеет наружное ограничительное кольцо и предназначена для следующих типов исполнений фланцев:
- Соединительный выступ - Соединительный выступ (B-B или 1-1) - поскольку данная форма поверхности фланца не имеет расточенных пазов, наружное ограничительное, или центрирующее, кольцо служит для выравнивания прокладки внутри болтов фланца и служит для предотвращения деформации прокладки.
Для СНП типов Г и Д с наружным ограничительным кольцом из углеродистой стали дополнительно указывается индекс "У":
- СНП-Г-1-1-1000-16-У ГОСТ Р 52376-2005 - наружное кольцо ст20 и др. по ГОСТ 380, ГОСТ 1050
- СНП-Г-1-1-1000-16 ГОСТ Р 52376-2005 - наружное кольцо 08Х18Н10Т, 09Х18Н9 и др. по ГОСТ 5632
Борисоглебский строительный комбинат как производитель СНП предложит лучшую цену, минимальный срок изготовения и изготовит наружные кольца из любой стали по требованию заказчика.
Проход DN, мм | 1000 |
Давление PN, кгс/см2 | 16 |
Размеры, мм | 1068 х 1096 х 1122 |
Наполнитель | лента ТРГ |
Каркас | 12Х18Н10Т (AISI 321) |
Наружное кольцо | ст20 |
Внутреннее кольцо | нет |
Тип прокладки | тип Г |
Стандарт прокладки | ГОСТ Р 52376-2005 |
Стандарт фланца | ГОСТ 33259-2015 |
Исполнение фланца | Соединительный выступ (B-B/1-1) |
Вес | 2.805 кг |
Габариты | 1.122 × 1.122 × 1.122 м |
