Прокладки СНП тип А ГОСТ Р 52376-2005
СНП тип А - без ограничительных колец

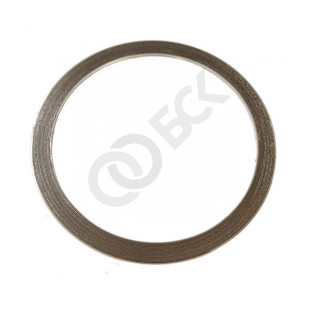

Спирально-навитая термостойкая прокладка (СНП) с уплотнительным кольцом в виде навитой спирали из V-образных чередующихся слоев нержавеющей стальной ленты толщиной 0,2 мм и терморасширенного графита толщиной 0,6 мм.
Материал каркаса: 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т, 10Х17Н13М3Т и др. по ГОСТ 5632
Наполнитель: Терморасширенный графит
Стандарт фланца: ГОСТ 33259-2015
Стандарт прокладки: ГОСТ Р 52376-2005
Применение: соединение фланцев арматуры и трубопроводов
Пример обозначения СНП тип А:
СНП-A-C-D-100-1 ГОСТ Р 52376-2005
А – тип СНП без ограничительных колец
C-D – для фланцев с исполнением уплотнительных поверхностей "шип - паз" по ГОСТ 33259-2015
100 – Номинальный диаметр Ду 100
1 – Номинальное давление 1 кг/см2
ГОСТ Р 52376-2005 – Обозначение настоящего стандарта
Прокладки СНП тип А по ГОСТ Р 52376-2005 не имеют ограничительных колец и предназначены для следующих типов исполнений фланцев:
- Шип-Паз (C-D или 4-5) - для фланцев с условным диаметром от 10 до 800 мм, выдерживающих нагрузку до 200 кгс/см2 (при Ду не более 250 мм)
- Шип-Паз (C-D или 8-9) - повторяет 4 и 5 исполнения, но под фторопластовую прокладку. Фторопласт используют при работе с высокоагрессивными средами, обладает химической стойкостью, низким коэффициентом трения, устойчивостью к повышенным температурам. Устанавливают в трубопроводы, транспортирующие щелочь, продукты нефтепереработки, минеральные удобрения.
- Выступ-Впадина (E-F или 2-3) - СНП типа А в данном типе исполнения фланцев применяется реже. Рекомендуется использовать тип В - с внутренним ограничительным кольцом.
Прокладки СНП тип А выдерживают высокотемпературные рабочие среды, давление до 200 кгс/см2. Изделия востребованы в авиастроении, коммунальном и газовом хозяйстве, кораблестроении, энергетике – как атомной, так и тепловой. Прокладки встраиваются в трубопроводы, насосное оборудование и прочие аппараты.
Регламентируемая толщина СНП тип А по ГОСТ Р 52376-2005
| № | Номинальный диаметр DN | Номинальное давление PN, кг/см2 | Толщина по каркасу b2, мм | Толщина по графиту b, мм |
|---|---|---|---|---|
| 1 | 10 - 250 | 1,0 - 200,0 | 2,3 (+0,15/-0,15) | 2,5 (+0,25/-0,10) |
| 2 | 300 - 500 | 1,0 - 160,0 | 2,8 (+0,15/-0,15) | 3,3 (+0,25/-0,10) |
| 3 | 600 - 800 | 1,0 - 63,0 | 3,5 (+0,15/-0,15) | 3,9 (+0,25/-0,10) |
На складе нашей компании создан запас самых востребованных позиций ассортимента данного типа прокладок собственного производства. Доставка в регионы осуществляется транспортными компаниями Деловые линии, ПЭК, СДЭК. На продукцию дается гарантия — 24 месяца и паспорта качества.
Минимальное количество заказываемых изделий — одна штука. Срок изготовления — от одного дня.
Мы принимаем заявки на электронную почту bsk036@yandex.ru, либо по телефону: +7 (47354) 5-10-44 (Пн-Пт с 08:00 до 17:00)
