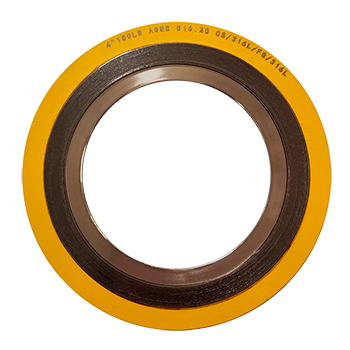

Спирально-навитые прокладки СНП
Спирально-навитые прокладки (СНП) представляют из себя прокладки из V-образного профиля попеременного чередующихся слоев профилированной холоднокатаной коррозионно-стойкой металлической ленты и ленты мягкого наполнителя (филлера) из терморасширенного графита, фторопласта или паронита, способные сохранять герметичность узла при высоких давлениях и температурах.
СНП предназначены и применяются для уплотнения круглых отверстий плоских фланцевых соединений и соединений типа «выступ-впадина», «шип-паз» и «соединительный выступ» запорной арматуры, трубопроводов, сосудов и аппаратов, теплообменников, аппаратов воздушного охлаждения, насосов, компрессоров и аналогичного оборудования химической, газовой, нефтеперерабатывающей и других отраслей промышленности.

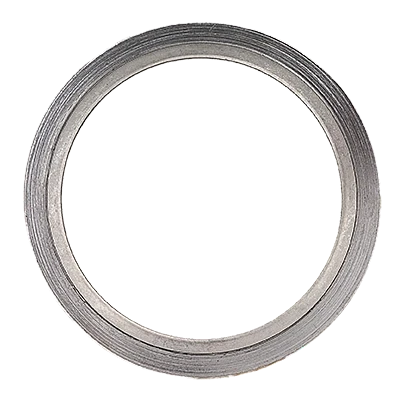

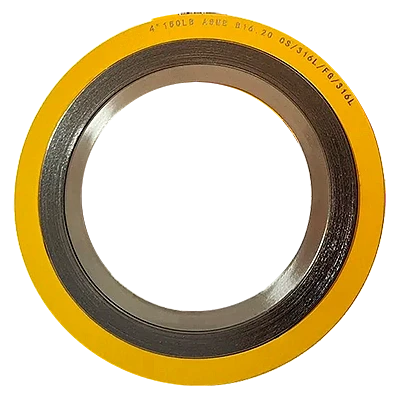

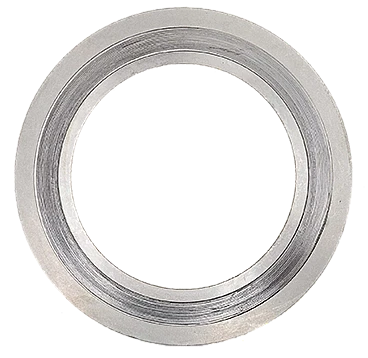

ООО «БСК» производит СНП по общенациональным и отраслевым стандартам: ГОСТ Р 52376-2005, ОСТ 26.260.454-99, ГОСТ 28759.9-2022, ASME B 16.20. Также возможно изготовление СНП по размерам заказчика.
Конструктивные особенности СНП
Исполнение фланца, форма уплотнительной поверхности фланцевого соединения – главный критерий для выбора типа спирально-навитой термостойкой прокладки. Виды фланцевых соединений регламентируются нормативной документацией (ГОСТ 33259-2015 и др.). Тип и размер СНП определяются исходя из вида пары фланцев.
Форма исполнения фланцев «шип-паз»
Форма исполнения фланцев «выступ-впадина»
Форма исполнения фланцев «соединительным выступ», или гладкие фланцы
Форма исполнения фланцев «соединительным выступ», или гладкие фланцы

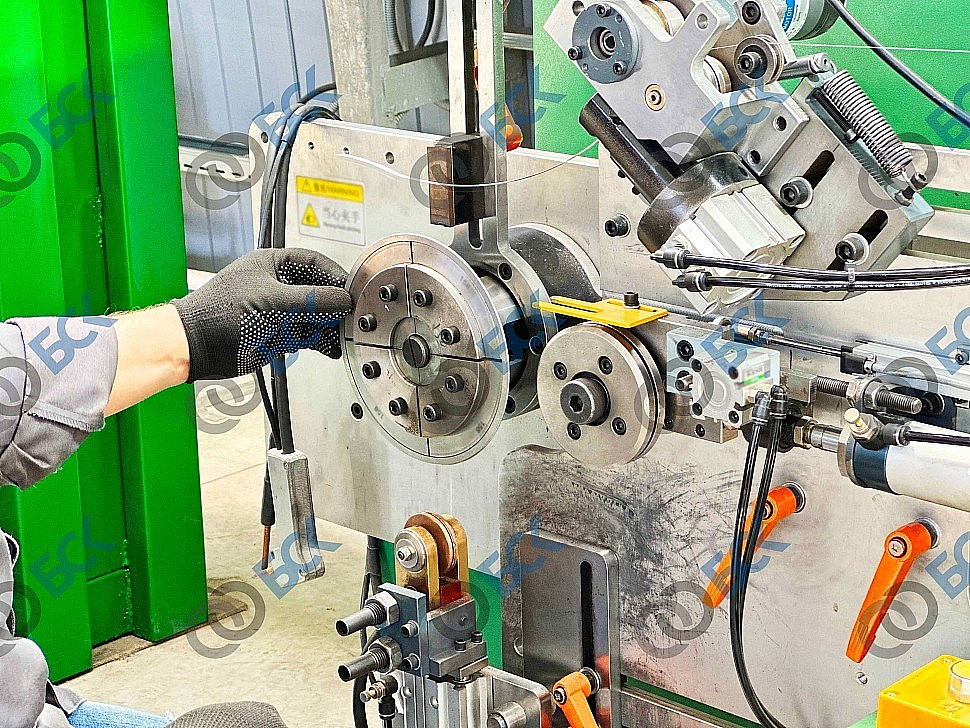

Производство СНП и применяемые материалы
Материал наполнителя определяется исходя из применяемого стандарта и степени агрессивности среды, марка материала наружных и внутренних ограничительных колец выбирается по согласованию с заказчиком. Допускается применение упомянутых материалов по другой нормативной документации, не ухудшающей их качество.
Мы используем данные материалы при производстве СНП и рекомендуем их как универсальные и применяемые в большинстве случаев.
| Наполнитель | Условия эксплуатации | Стандарт | |||
|---|---|---|---|---|---|
| Материал | Обозначение | Рабочая среда | Температура, °C | Давление, МПа (кг/см2) | |
| Паронит ТП-1 ТУ 38.114202-81, Паронит ТП-1р ТУ38.114285-83 | 1 | Неагрессивные среды: пар, вода, сухие газы, тяжелые нефтепродукты и др. | до +450 | 25,0 (250) | ГОСТ Р 52376-2005, ОСТ 26.260.454-99, ГОСТ 28759.9-2022 |
| Паронит ПК ГОСТ 481-80 | 2 | Агрессивные среды: кислоты, щелочи, окислители, продукты нефтегазопереработки, нитрозные и другие агрессивные газы | до +250 | 1,6 (16) | ОСТ 26.260.454-99 |
| Терморасширенный графит (ТРГ) | 3 | Агрессивные и неагрессивные среды: пар, вода, сухие газы, тяжелые нефтепродукты, кислоты, щелочи, растворители, продукты нефтегазопереработки | -200 +600 | 25,0 (250) | |
| Пленка фторопластовая защитная Ф-4МБ-В ТУ 6-05-05-248-84 (PTFE) | 5 | Агрессивные среды: кислоты и щелочи любой концентрации, продукты нефтегазопереработки, растворители. | -196 +200 | 25,0 (250) | |
При производстве прокладок СНП или заказе данной продукции у других российских или иностранных производителей следует учитывать различия в основных характеристиках марок нержавеющих сталей отечественной и зарубежной. Смотрите таблицу 2.
| ГОСТ | США | Температура °C: минимум | Температура °C: максимум |
|---|---|---|---|
| 08Х18Н10 | AISI 304 (SS304) | -250 | +550 |
| 12Х18Н10Т | AISI 321 (SS321) | -250 | +550 |
| 03Х17Н13М2 | AISI 316L (SS316L) | -100 | +550 |
| 10Х17Н13М2Т | AISI 316Ti (SS316Ti) | -250 | +550 |
