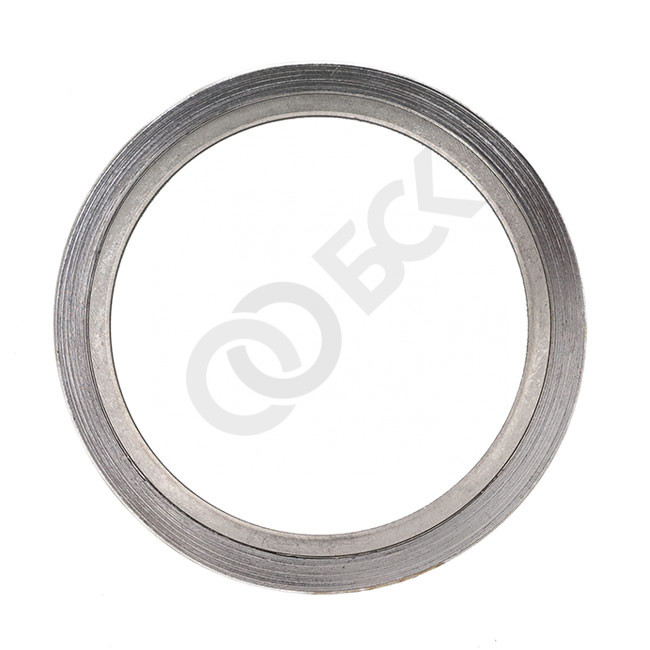

Прокладка СНП-В-E-F-600-1/6,3 ГОСТ Р 52376-2005

Прокладка СНП-В-E-F-600-(1-6,3) ГОСТ Р 52376-2005 имеет внутреннее ограничительное кольцо из коррозионно-стойкой стали 12Х18Н10Т и предназначена для следующих типов исполнений фланцев:

Выступ-Впадина (E-F или 2-3) - спирально-навитая прокладка помещается во впадине фланца, прижимаясь выступом, ограждена от выдавливания наружу.

Вы также можете встретить аналогичное условное обозначение: СНП-В-2-3-600-(1-6,3) ГОСТ Р 52376-2005.

Подходит под условное давление PN 1; 2,5; 6,3, кгс/см2:

СНП-В-2-3-600-1 ГОСТ Р 52376-2005
СНП-В-2-3-600-2,5 ГОСТ Р 52376-2005
СНП-В-2-3-600-6,3 ГОСТ Р 52376-2005

Проход DN, мм

600

Давление PN, кгс/см2

1, 6,3

Размеры, мм

616 х 634 х 662

Наполнитель

лента ТРГ

Каркас

12Х18Н10Т (AISI 321)

Внутреннее кольцо

08Х18Н10Т

Тип прокладки

тип В

Стандарт прокладки

ГОСТ Р 52376-2005

Наружное кольцо

нет

Толщина по наполнителю, мм

3,5

Исполнение фланца

Выступ-Впадина (E-F/2-3)

Стандарт фланца

ГОСТ 33259-2015

Вес

0.779 кг

Габариты

0.662 × 0.662 × 0.662 м
