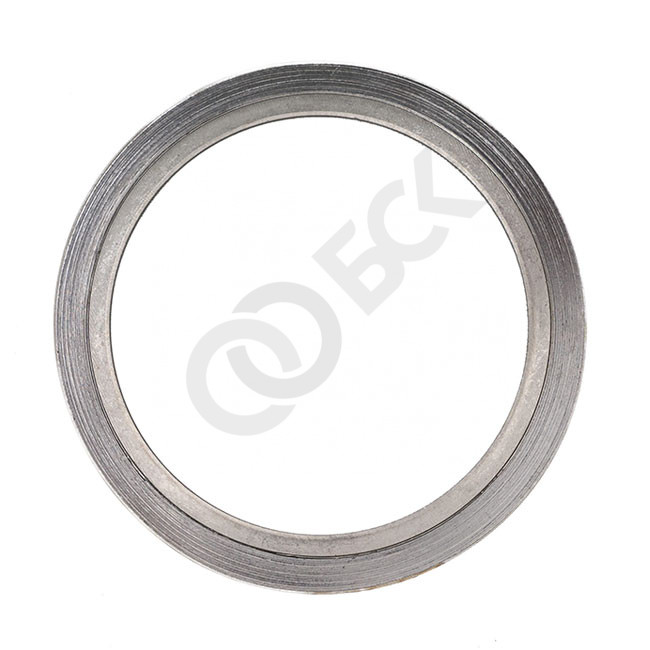

Прокладка СНП-В-E-F-500-10/63 ГОСТ Р 52376-2005

Прокладка СНП-В-E-F-500-(10-63) ГОСТ Р 52376-2005 имеет внутреннее ограничительное кольцо из коррозионно-стойкой стали 12Х18Н10Т и предназначена для следующих типов исполнений фланцев:

Выступ-Впадина (E-F или 2-3) - спирально-навитая прокладка помещается во впадине фланца, прижимаясь выступом, ограждена от выдавливания наружу.

Вы также можете встретить аналогичное условное обозначение: СНП-В-2-3-500-(10-63) ГОСТ Р 52376-2005.

Подходит под условное давление PN 10, 16, 25, 40, 63 кгс/см2:

СНП-В-2-3-500-10 ГОСТ Р 52376-2005
СНП-В-2-3-500-16 ГОСТ Р 52376-2005
СНП-В-2-3-500-25 ГОСТ Р 52376-2005
СНП-В-2-3-500-40 ГОСТ Р 52376-2005
СНП-В-2-3-500-63 ГОСТ Р 52376-2005

Проход DN, мм

500

Давление PN, кгс/см2

10, 16, 25, 40, 63

Размеры, мм

530 х 548 х 576

Наполнитель

лента ТРГ

Каркас

12Х18Н10Т (AISI 321)

Внутреннее кольцо

08Х18Н10Т

Тип прокладки

тип В

Стандарт прокладки

ГОСТ Р 52376-2005

Наружное кольцо

нет

Толщина по наполнителю, мм

2,8

Исполнение фланца

Выступ-Впадина (E-F/2-3)

Стандарт фланца

ГОСТ 33259-2015

Вес

0.681 кг

Габариты

0.576 × 0.576 × 0.576 м
