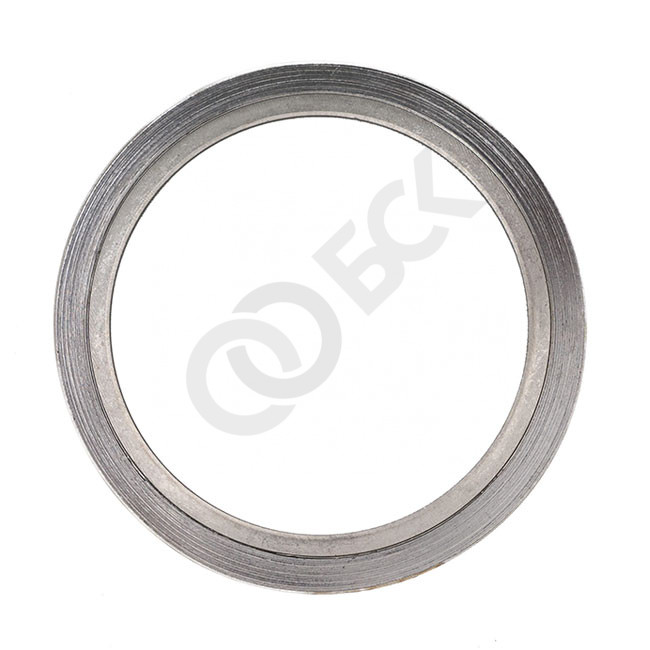

Прокладка СНП-В-E-F-350-10/100 ГОСТ Р 52376-2005
Описание
Прокладка СНП-В-E-F-350-(10-100) ГОСТ Р 52376-2005 имеет внутреннее ограничительное кольцо из коррозионно-стойкой стали 12Х18Н10Т и предназначена для следующих типов исполнений фланцев:
- Выступ-Впадина (E-F или 2-3) - спирально-навитая прокладка помещается во впадине фланца, прижимаясь выступом, ограждена от выдавливания наружу.
Вы также можете встретить аналогичное условное обозначение: СНП-В-2-3-350-(10-100) ГОСТ Р 52376-2005.
Подходит под условное давление PN 10, 16, 25, 40, 63, 100 кгс/см2:
- СНП-В-2-3-350-10 ГОСТ Р 52376-2005
- СНП-В-2-3-350-16 ГОСТ Р 52376-2005
- СНП-В-2-3-350-25 ГОСТ Р 52376-2005
- СНП-В-2-3-350-40 ГОСТ Р 52376-2005
- СНП-В-2-3-350-63 ГОСТ Р 52376-2005
- СНП-В-2-3-350-100 ГОСТ Р 52376-2005
Характеристики
Проход DN, мм
350
Давление PN, кгс/см2
10, 16, 25, 40, 63
Размеры, мм
382 х 394 х 422
Наполнитель
лента ТРГ
Каркас
12Х18Н10Т (AISI 321)
Внутреннее кольцо
08Х18Н10Т
Тип прокладки
тип В
Стандарт прокладки
ГОСТ Р 52376-2005
Наружное кольцо
нет
Толщина по наполнителю, мм
2,8
Исполнение фланца
Выступ-Впадина (E-F/2-3)
Стандарт фланца
ГОСТ 33259-2015
Вес
0.419 кг
Габариты
0.422 × 0.422 × 0.422 м
