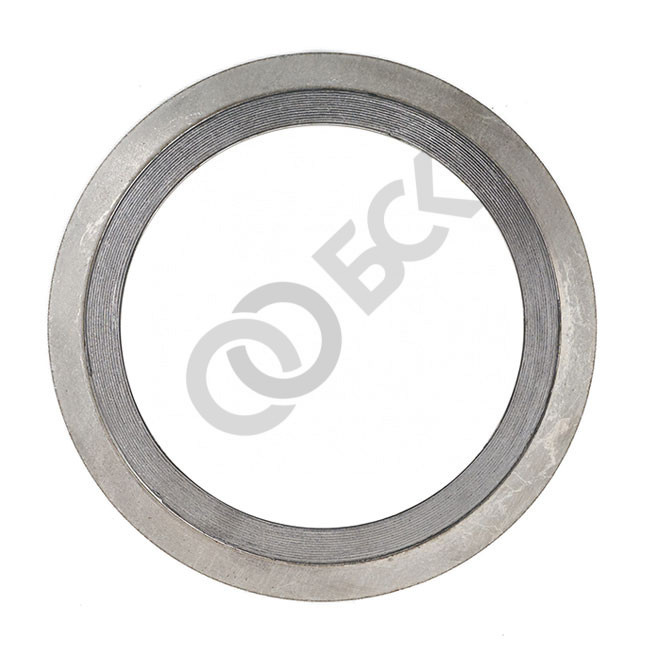

Прокладка СНП-Г-B-B-10-10/40 ГОСТ Р 52376-2005
Описание
Прокладка СНП-Г-B-B-10-10/40 ГОСТ Р 52376-2005 имеет наружное ограничительное кольцо и предназначена для следующих типов исполнений фланцев:
- Соединительный выступ - Соединительный выступ (B-B или 1-1) - поскольку данная форма поверхности фланца не имеет расточенных пазов, наружное ограничительное, или центрирующее, кольцо служит для выравнивания прокладки внутри болтов фланца и служит для предотвращения деформации прокладки.
Для СНП типов Г и Д с наружным ограничительным кольцом из углеродистой стали дополнительно указывается индекс "У":
- СНП-Г-1-1-10-10/40 ГОСТ Р 52376-2005 - наружное кольцо ст20 и др. по ГОСТ 380, ГОСТ 1050
- СНП-Г-1-1-10-10/40 ГОСТ Р 52376-2005 - наружное кольцо 08Х18Н10Т, 09Х18Н9 и др. по ГОСТ 5632
Подходит под условное давление PN 10, 16, 25, 40 кгс/см2:
- СНП-Г-1-1-10-10 ГОСТ Р 52376-2005
- СНП-Г-1-1-10-16 ГОСТ Р 52376-2005
- СНП-Г-1-1-10-25 ГОСТ Р 52376-2005
- СНП-Г-1-1-10-40 ГОСТ Р 52376-2005
Характеристики
Проход DN, мм
10
Давление PN, кгс/см2
10, 16, 25, 40
Наполнитель
лента ТРГ
Каркас
12Х18Н10Т (AISI 321)
Наружное кольцо
08Х18Н10Т (AISI 321)
Внутреннее кольцо
нет
Тип прокладки
тип Г
Толщина по каркасу, мм
2,3
Толщина по наполнителю, мм
2,5
Стандарт фланца
ГОСТ 33259-2015
Исполнение фланца
Соединительный выступ (B-B/1-1)
