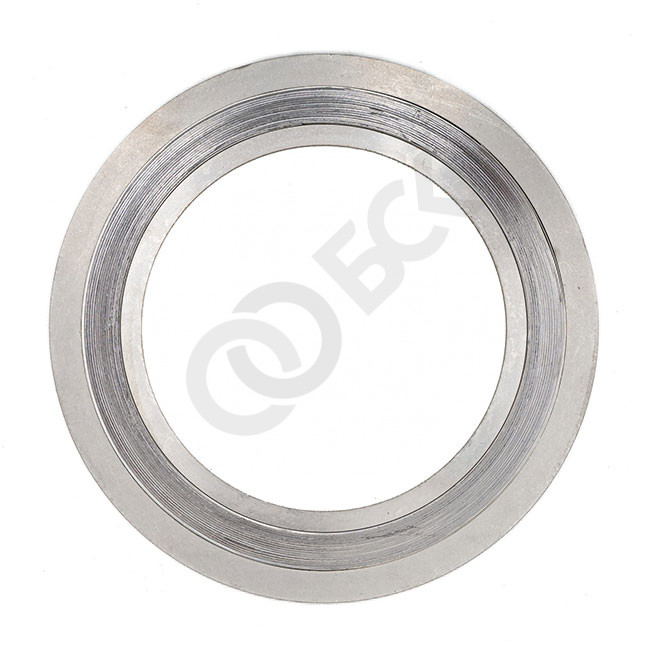

Прокладка СНП-Д-B-B-125-10/40 ГОСТ Р 52376-2005
Описание
Прокладка СНП-Д-B-B-125-10/40 ГОСТ Р 52376-2005 имеет внутреннее и наружное ограничительные кольца и предназначена для следующих типов исполнений фланцев:
- Соединительный выступ - Соединительный выступ (B-B или 1-1) - поскольку данная форма поверхности фланца не имеет расточенных пазов, наружное ограничительное, или центрирующее, кольцо служит для выравнивания прокладки внутри болтов фланца и служит для предотвращения деформации прокладки. Внутреннее кольцо используется только из нержавеющей стали, не склонной к межкристаллитной коррозии, т.к. контактирует с агрессивной средой. Предотвращает попадание частей прокладки внутрь трубопровода и деформацию прокладки.
- СНП-Д-1-1-125-10/40 ГОСТ Р 52376-2005 - наружное кольцо ст20 и др. по ГОСТ 380, ГОСТ 1050
- СНП-Д-1-1-125-10/40 ГОСТ Р 52376-2005 - наружное кольцо 08Х18Н10Т, 09Х18Н9 и др. по ГОСТ 5632
Подходит под условное давление PN 10, 16, 25, 40 кгс/см2:
- СНП-Д-1-1-125-10 ГОСТ Р 52376-2005
- СНП-Д-1-1-125-16 ГОСТ Р 52376-2005
- СНП-Д-1-1-125-25 ГОСТ Р 52376-2005
- СНП-Д-1-1-125-40 ГОСТ Р 52376-2005
Борисоглебский строительный комбинат как производитель СНП предложит лучшую цену, минимальный срок изготовения и высокое качество продукции, согласно стандартам.
Характеристики
Проход DN, мм
125
Давление PN, кгс/см2
10, 16, 25, 40
Размеры, мм
137 х 149 х 173 х 191
Наполнитель
лента ТРГ
Каркас
12Х18Н10Т (AISI 321)
Внутреннее кольцо
08Х18Н10Т
Наружное кольцо
08Х18Н10Т (AISI 321)
Тип прокладки
тип Д
Стандарт прокладки
ГОСТ Р 52376-2005
Толщина по наполнителю, мм
2,5
Стандарт фланца
ГОСТ 33259-2015
Исполнение фланца
Соединительный выступ (B-B/1-1)
Габариты
0.191 × 0.191 × 0.191 м
